Sicuramente prima o dopo capiterà ad ognuno di noi di avere in
casa due o più computer e, se volessimo condividere una connessione Internet o
solamente trasferire dati fra di essi, avremo bisogno
di installare una piccola rete locale.
Esistono diversi
modelli di rete locale ma senza dubbio quella che si utilizza maggiormente
oggigiorno è del cosiddetto tipo Ethernet.
In questo articolo cercherò proprio di illustrare come creare da
soli la vostra rete locale Ethernet.
Passiamo al
materiale che ci servirà per connettere i computer.
Innanzitutto due o più schede di rete a seconda
di quanti computer dobbiamo collegare.
In
commercio esistono schede di rete che possono avere vari tipi o combinazioni di
connettori:
Spiegherò invece come creare una rete sia con cavo coassiale BNC sia con cavo modulare
RJ45.
Prima di acquistare una scheda di rete (in
commercio ce ne sono per tutti i gusti e di ogni
prezzo), dobbiamo decidere quale connettore utilizzare, BNC od RJ45. La
differenza sta nel fatto che in BNC o cavo coassiale avremo una velocità massima di trasferimento dati pari a 10
Mbps mentre in RJ45 potremo avere un trasferimento dati sia a 10Mbps che a
100Mbps (utilizzando un cavo di rete particolare che più avanti spiegherò come
realizzare).

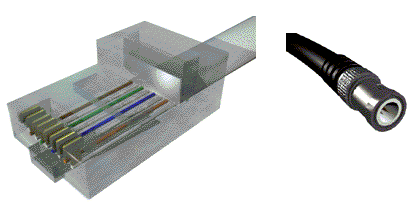

Qui sotto, a sinistra, abbiamo un esempio di connettore RJ45 a 4 fili (ma esiste anche ad 8 fili), mentre a destra abbiamo un connettore tipo BNC.
Adesso spiegherò in breve come connettere una rete locale
basata su connettori BNC.
In una rete locale con
connettori tipo BNC, due o più computer dovranno essere
collegati “a catena”, cioè ognuno sarà collegato al precedente ed al successivo
con dei connettori a T da inserire nella scheda di rete. Sul connettore del
primo e dell’ultimo computer dovremo innestare un terminatore da 50 OHM che
è una speciale resistenza che “chiude” la rete
locale.

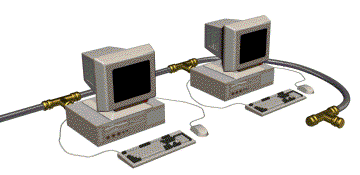

Questo è un esempio di rete BNC:
Un esempio di Connettore a T:
Un ultima cosa su questo argomento: il cavo che acquisteremo è del tipo identificato dalla sigla RG58.
Adesso passiamo a creare una rete locale con connettori
RJ45.
In una rete locale collegata con connettori
Tipo RJ45, due o più computer dovranno essere collegati
“a stella”. Al centro di questa stella avremo un componente hardware detto hub, una sorta di concentratore,
che presenta un insieme di prese femmina di tipo RJ45. In queste andranno
inseriti i connettori dei cavi provenienti dai computer della
rete.
In commercio esistono diversi modelli di hub. Di
norma hanno da quattro ad otto porte, ma ne esistono
anche da 16 e più.
In questo caso non abbiamo bisogno di
nessun tipo di terminatore come per la rete locale creata sotto BNC, in quanto l’hub provvede a tutto. Tramite LED ci dirà anche
quali sono i collegamenti attivi e quelli inattivi.
Un esempio di collegamento a stella:
Per collegare i nostri computer con l’hub avremo bisogno di un
cavo del tipo UTP (Unshielded Twisted Pair) categoria 5. All’interno del cavo
abbiamo 8 fili colorati. Sul suo rivestimento avremo stampigliata la sigla UTP CAT. 5.
Vi
consiglio di non acquistare cavi di categoria inferiore a quella sopracitata.
Per ordinare gli 8 fili
seguiremo lo standard EIA/TIA 568B.
Vi elenco il numero del contatto, con relativi
colore e funzione:
Per creare dei connettori abbiamo bisogno di una pinza
particolare per poter “crimpare” i cavi RJ45 seguendo lo schema che vi ho
riportato sopra.
La nostra rete Ethernet, come avrete
notato, utilizza solo 4 fili degli 8 del cavo UTP cat. 5: una coppia per la
ricezione ed una per la trasmissione.
Bisogna tener
presente che con questo tipo di cavo le comunicazioni sulla nostra rete locale
viaggiano ad una velocità di 10Mbps, anche se hub e schede sono del tipo
10/100Mbps, cioè potenzialmente potrebbero comunicare
ad una velocità superiore.
Adesso vi spiegherò come ordinare gli 8 fili del cavo UTP
per connessioni a 100Mbps.
Vi elenco il numero del contatto e il relativo colore e
funzione:
In questo caso avremo la nostra connessione frai computer a 100Mbps di
velocità, ammesso che stiamo usando schede di rete ed hub del tipo
10/100.
Nel caso disponiamo di
due soli computer e non vogliamo acquistare un hub, avremo bisogno di una scheda
di rete 10/100Mbps con connettori RJ45 e dovremo utilizzare sempre un cavo UTP
cat.5 questa volta, però, “incrociato”.
Ecco come
ordinare i due connettori RJ45 per creare un cavo di tipo
incrociato:
Connettore 1:
Connettore 2:
Esempio della giusta numerazione dei cavi:
